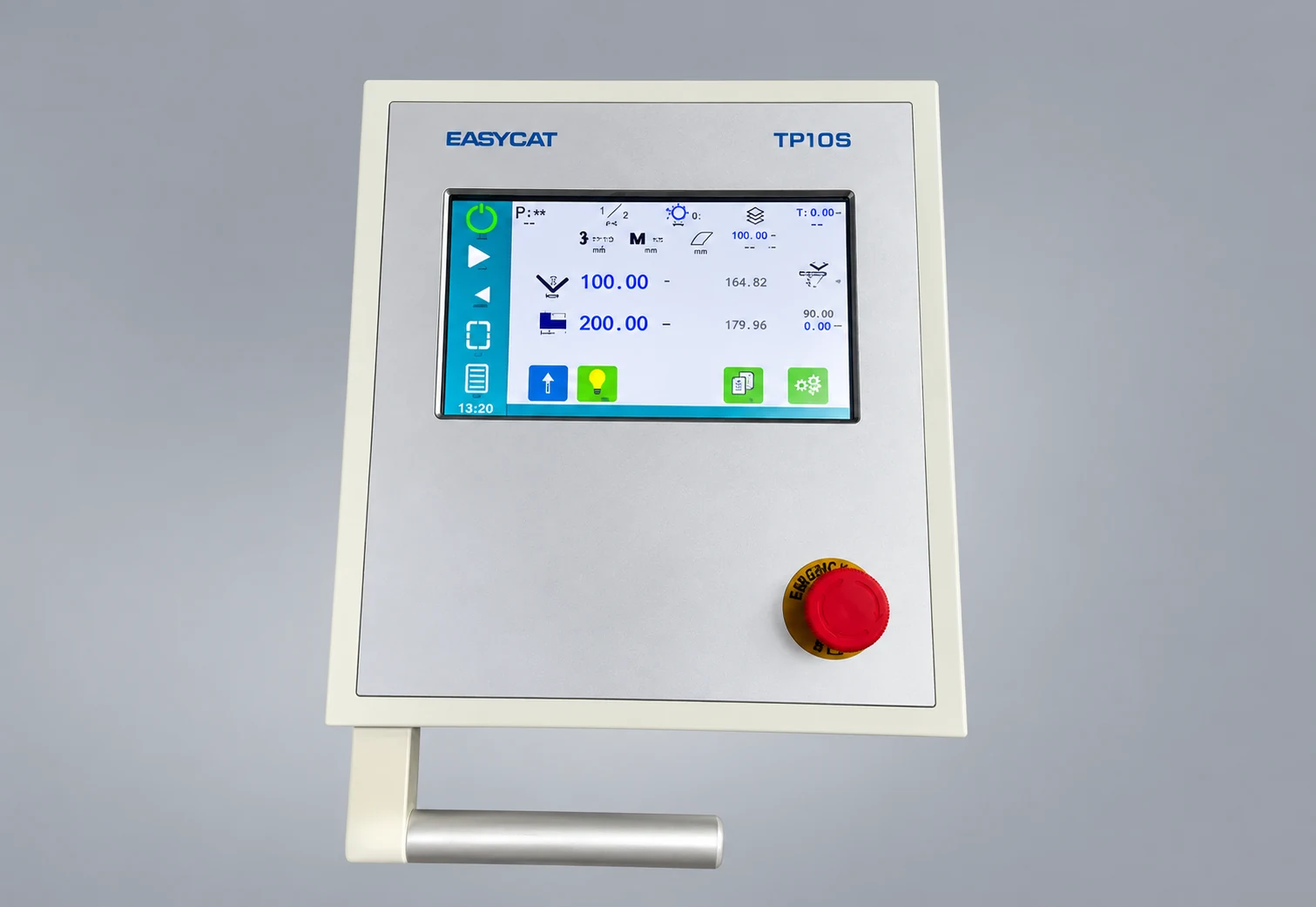

Màn hình cảm ứng điện dung công nghiệp độ nhạy cao
tích hợp bảng điều khiển công nghiệp
Tùy chỉnh cảm ứng và hiển thị: Hai kiểu giao diện SE/CT, hỗ trợ tùy chỉnh logo và giao diện người dùng, công nghệ ép liên khối, màn hình LCD công nghiệp Đài Loan 1024 × 768.

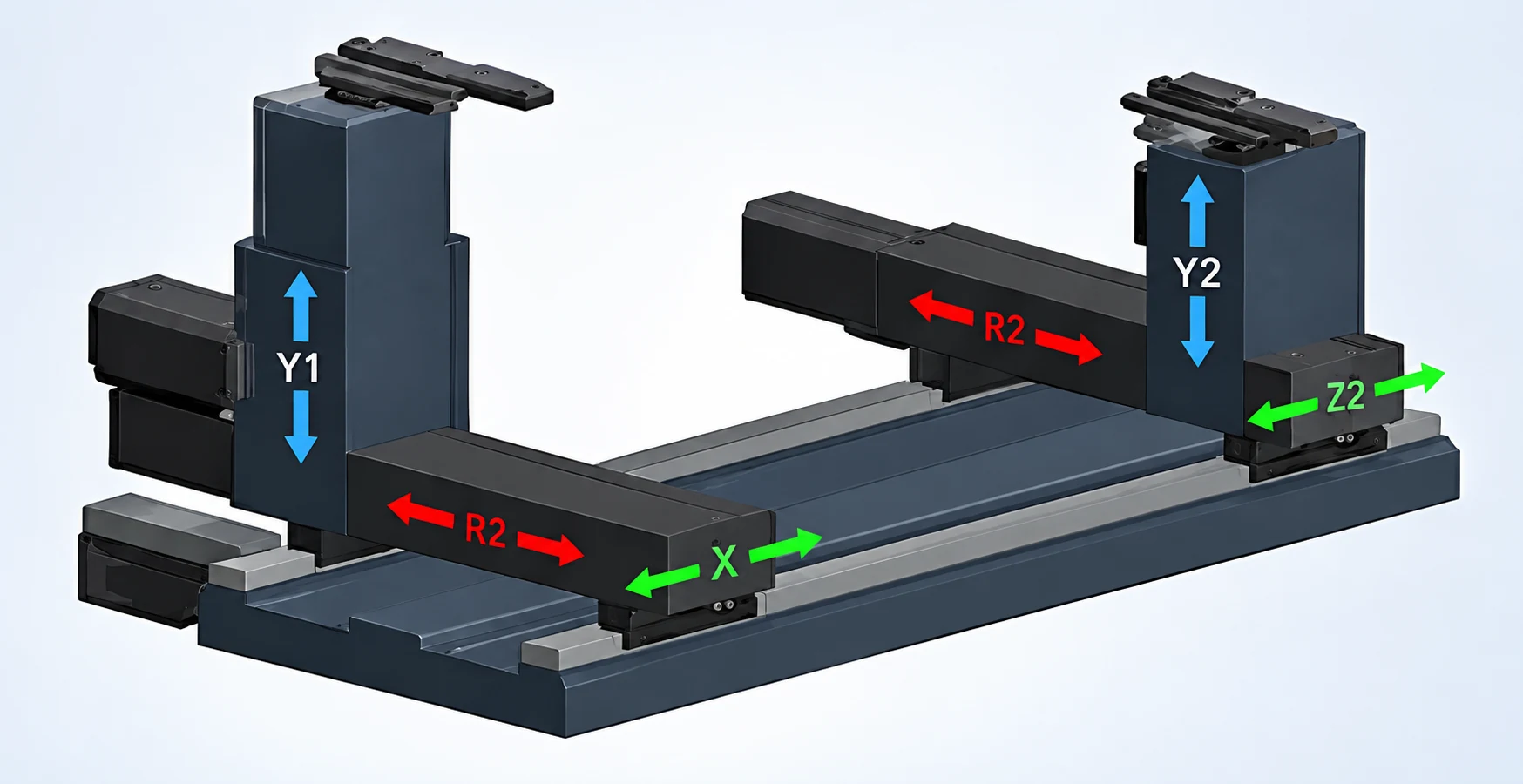

Điều khiển tối đa 6+1 trục
Trục Y1/Y2: Hai xi lanh servo kết hợp với thước quang tuyến tính, đảm bảo độ đồng bộ ±0,01 mm.
Trục X: Cữ sau dẫn động bằng servo với độ lặp lại ±0,02 mm và khả năng vi chỉnh 0,1 mm, đảm bảo định vị chấn chính xác.
Trục R1/R2: Tự động điều chỉnh độ cao cữ sau theo khuôn chấn và độ dày vật liệu, giúp giảm sai sót thủ công và tiết kiệm thời gian.
Trục Z1/Z2: Định vị đa điểm với độ chính xác ±0,02 mm, phù hợp với các biên dạng phức tạp.
Trục V: Hệ thống bù động hiệu chỉnh sai lệch góc chấn theo thời gian thực, đảm bảo độ chính xác đồng đều cho các chi tiết kim loại tấm.
Trục bù
Trục bù của máy chấn giúp đảm bảo quá trình chấn chính xác và đồng đều bằng cách tự động điều chỉnh dầm dưới hoặc bàn máy để bù lại độ võng do lực chấn gây ra.
Khả năng điều chỉnh theo thời gian thực đặc biệt quan trọng khi gia công các tấm kim loại dài hoặc dày, giúp duy trì độ chính xác góc đồng đều trên toàn bộ chiều dài chấn. Hệ thống này giúp nâng cao đáng kể chất lượng chi tiết, kéo dài tuổi thọ khuôn và cải thiện hiệu quả sản xuất.

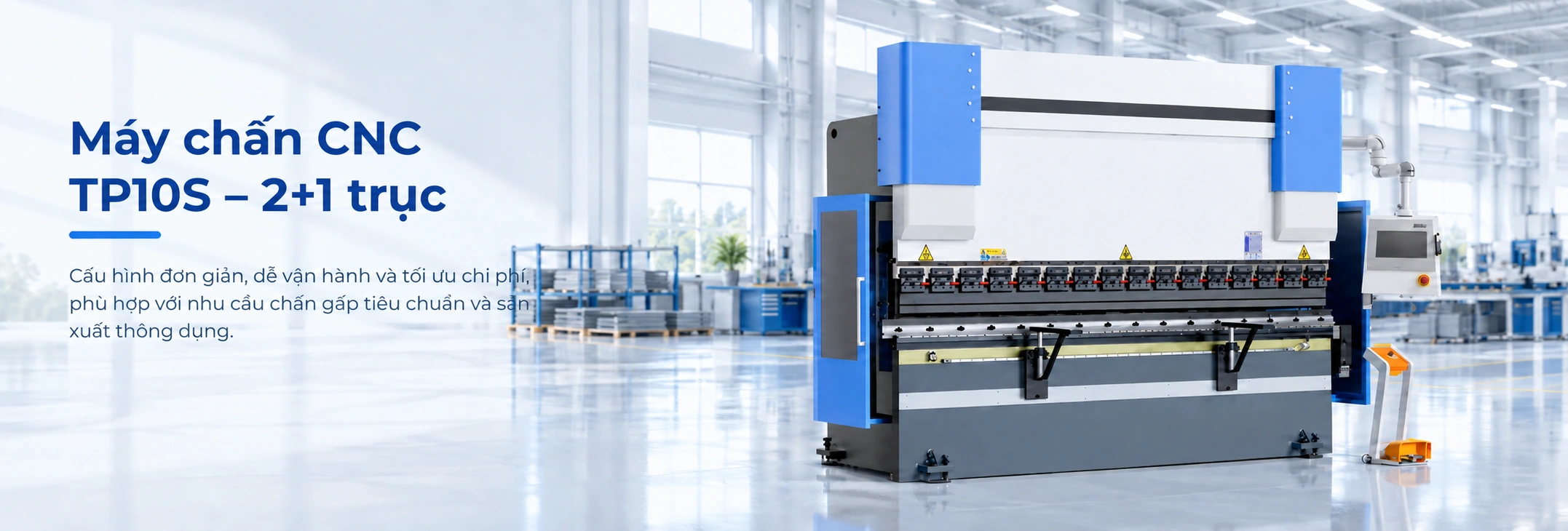

ƯU ĐIỂM CỦA MÁY CHẤN THANH XOẮN
Chấn ổn định – Vận hành dễ – đầu tư hợp lý
Máy chấn thủy lực thanh xoắn phù hợp với các xưởng gia công kim loại tấm cần thiết bị bền, dễ sử dụng và đáp ứng tốt các công việc chấn phổ thông hằng ngày.
Chấn ổn định, sản phẩm đồng đều
Cơ cấu đồng bộ thanh xoắn giúp bàn trượt chuyển động ổn định, phù hợp với các công việc chấn lặp lại và sản xuất thường xuyên.
Cài đặt nhanh, dễ thao tác
Giao diện điều khiển trực quan giúp người vận hành thiết lập các thông số gia công cơ bản, rút ngắn thời gian làm quen và chuyển đổi đơn hàng.
Tối ưu chi phí đầu tư
Cấu hình tập trung vào các chức năng chấn thiết yếu, giúp doanh nghiệp cân đối ngân sách mà vẫn đáp ứng tốt nhu cầu gia công kim loại tấm hàng ngày.
Kết cấu đơn giản, thuận tiện bảo trì
Kết cấu đồng bộ thanh xoắn cùng hệ thống thủy lực và điều khiển gọn giúp việc kiểm tra, bảo dưỡng định kỳ thuận tiện và dễ quản lý trong quá trình sử dụng.
Lựa chọn máy chấn phù hợp cho sản xuất
Máy chấn thanh xoắn NC phù hợp với nhu cầu chấn thông thường và tiết kiệm chi phí, trong khi máy chấn thủy lực CNC phù hợp hơn với các chi tiết có độ chính xác cao và hình dạng phức tạp.
| So sánh | Máy chấn thanh xoắn NC | Máy chấn thủy lực CNC |
|---|---|---|
| Đồng bộ | Đồng bộ cơ khí bằng thanh xoắn | Đồng bộ servo điện-thủy lực |
| Trục điều khiển | Thường 2+1 trục, như Y, X, V bù | Thường 3+1, 4+1, 6+1 trục hoặc cao hơn |
| Độ chính xác chấn | Phù hợp gia công chính xác thông thường | Độ chính xác cao hơn, phù hợp chi tiết phức tạp |
| Vận hành | Thao tác đơn giản, dễ học | Nhiều chức năng hơn, yêu cầu kinh nghiệm vận hành nhất định |
| Chi phí đầu tư | Kinh tế hơn, hiệu quả chi phí cao | Giá cao hơn với cấu hình tiên tiến |
| Chi phí bảo trì | Kết cấu đơn giản, dễ bảo trì | Hệ thống phức tạp hơn và yêu cầu bảo trì cao hơn |
Thông số kỹ thuật
| Model máy | Lực chấn (kN) | Chiều dài chấn (mm) | Khoảng cách giữa hai trụ (mm) | Độ sâu họng (mm) | Hành trình trượt (mm) | Khoảng sáng (mm) | Tốc độ đi xuống (mm/s) | Tốc độ hồi về (mm/s) | Tốc độ làm việc (mm/s) | Độ chính xác trục X | Công suất động cơ (kW) | Kích thước máy (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30T/1600 | 300 | 1600 | 1300 | 200 | 80 | 320 | 17 | 160 | 120 | ±0.02 | 5.5 | 1650×1200×1700 |
| 30T/2000 | 300 | 2000 | 1600 | 200 | 80 | 320 | 17 | 160 | 140 | ±0.02 | 5.5 | 2000×1200×1700 |
| 40T/2500 | 400 | 2500 | 2030 | 250 | 100 | 340 | 15 | 90 | 110 | ±0.02 | 5.5 | 2500×1200×1900 |
| 63T/2500 | 630 | 2500 | 2050 | 250 | 120 | 340 | 10 | 70 | 100 | ±0.02 | 5.5 | 2500×1350×2100 |
| 63T/3200 | 630 | 3200 | 2510 | 250 | 120 | 340 | 10 | 70 | 120 | ±0.02 | 5.5 | 3200×1350×2100 |
| 80T/2500 | 800 | 2500 | 2050 | 250 | 120 | 350 | 10 | 80 | 110 | ±0.02 | 5.5 | 2500×1400×2150 |
| 80T/3200 | 800 | 3200 | 2510 | 250 | 120 | 350 | 10 | 80 | 130 | ±0.02 | 5.5 | 3200×1400×2150 |
| 100T/2500 | 1000 | 2500 | 2050 | 320 | 160 | 420 | 7.5 | 70 | 90 | ±0.02 | 7.5 | 2500×1500×2200 |
| 100T/3200 | 1000 | 3200 | 2510 | 320 | 160 | 420 | 7.5 | 70 | 100 | ±0.02 | 7.5 | 3200×1500×2300 |
| 100T/4000 | 1000 | 4000 | 3100 | 320 | 160 | 420 | 7.5 | 70 | 120 | ±0.02 | 7.5 | 4000×1750×2590 |
Các ngành ứng dụng
Khung Gầm & Tủ Kim Loại
Ô Tô & Giao Thông Vận Tải
Sản Xuất Thang Máy
Xây Dựng & Trang Trí
Thiết Bị Nhà Bếp & Thực Phẩm
Thiết Bị Gia Dụng
HVAC & Bảo Vệ Môi Trường
Gia Công Kim Loại Tấm
