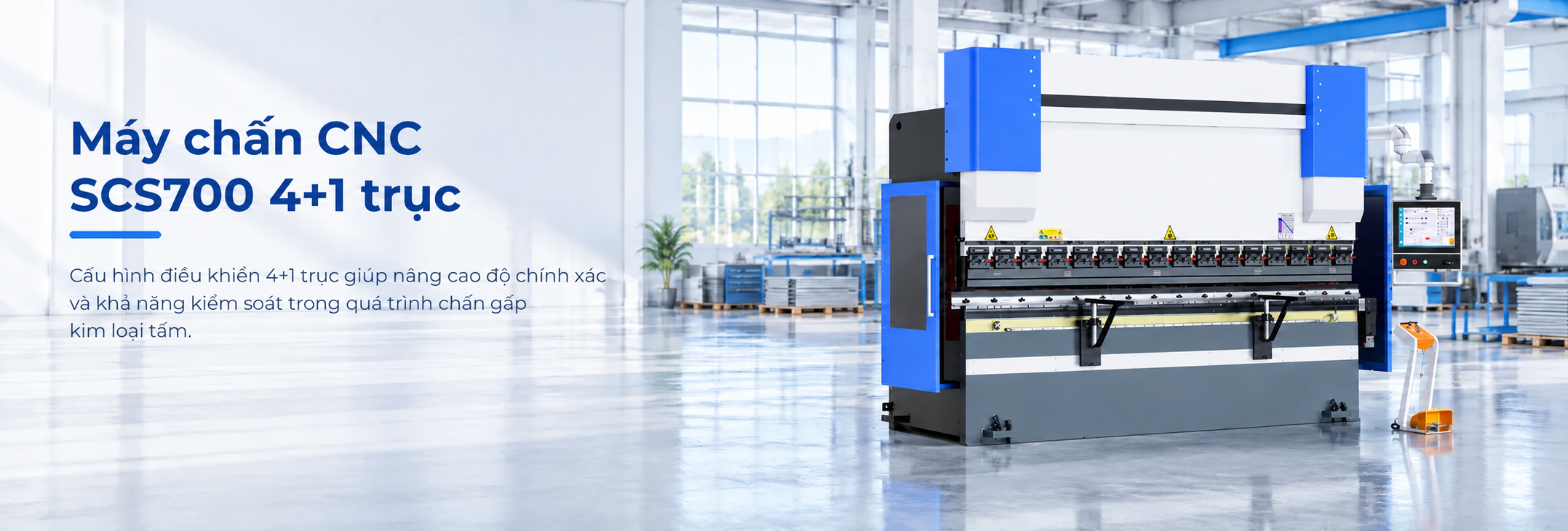

Máy chấn CNC SCS700 4+1 trục

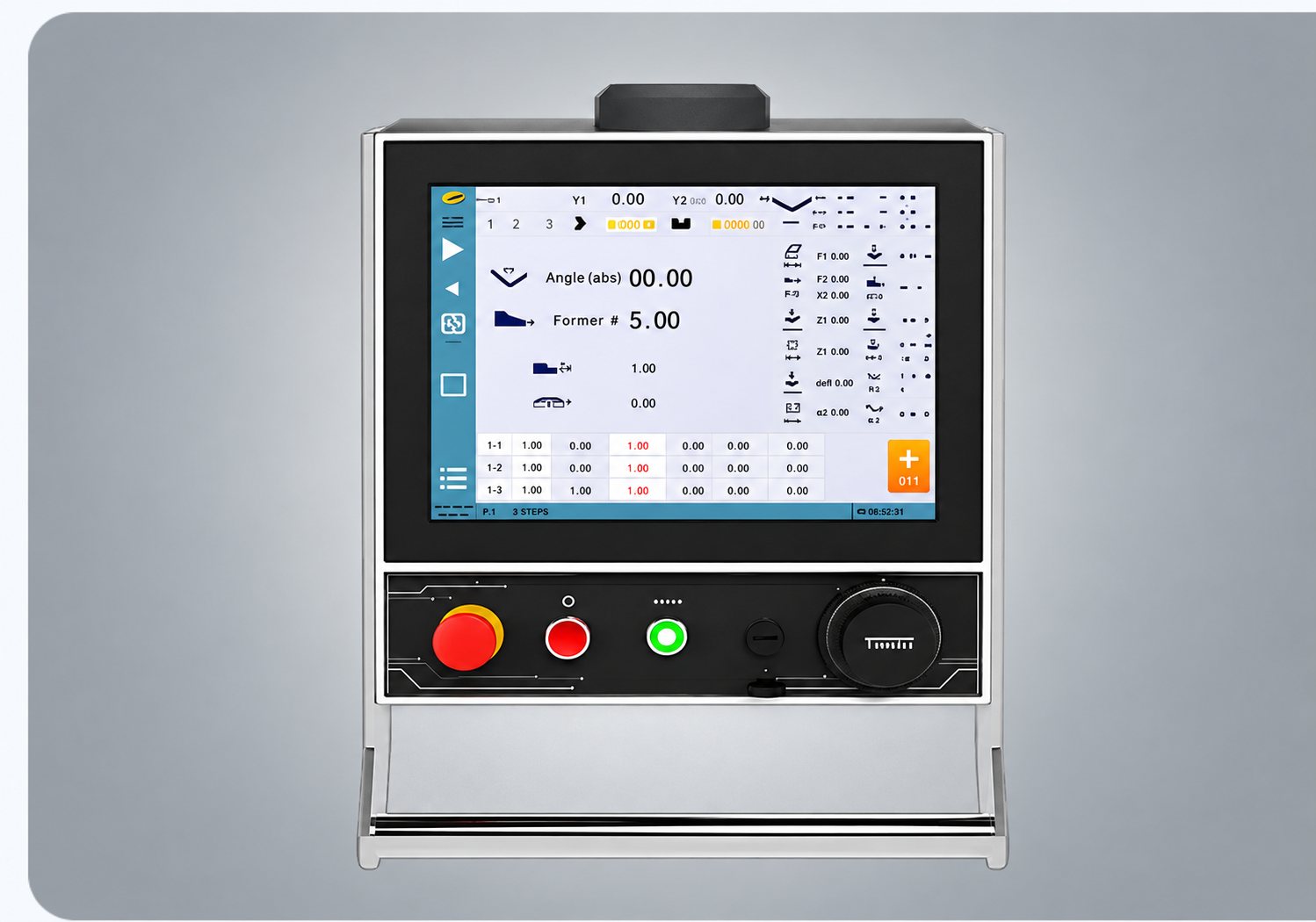

Màn hình cảm ứng điện dung công nghiệp độ nhạy cao tích hợp bảng điều khiển công nghiệp

Tùy chỉnh cảm ứng và hiển thị: Hai kiểu giao diện SE/CT, hỗ trợ tùy chỉnh logo và giao diện người dùng, công nghệ ép liên khối, màn hình LCD công nghiệp Đài Loan 1024 × 768.

Nút điều khiển tích hợp: Dừng khẩn cấp và khởi động động cơ.

Bo mạch điều khiển đáng tin cậy: Bo mạch chủ công nghiệp EMC cấp 4 do hãng tự phát triển.

Cổng USB đa chức năng: Chụp màn hình và nâng cấp chương trình.

Phụ kiện tích hợp: Còi báo, tùy chọn tay quay điện–thủy lực.

Điều khiển tối đa 6+1 trục

Trục Y1/Y2: Hai xi lanh servo kết hợp với thước quang tuyến tính, đảm bảo độ đồng bộ ±0,01 mm.

Trục X: Cữ sau dẫn động bằng servo với độ lặp lại ±0,02 mm và khả năng vi chỉnh 0,1 mm, đảm bảo định vị chấn chính xác.

Trục R1/R2: Tự động điều chỉnh độ cao cữ sau theo khuôn chấn và độ dày vật liệu, giúp giảm sai sót thủ công và tiết kiệm thời gian.

Trục Z1/Z2: Định vị đa điểm với độ chính xác ±0,02 mm, phù hợp với các biên dạng phức tạp.

Trục V: Hệ thống bù động hiệu chỉnh sai lệch góc chấn theo thời gian thực, đảm bảo độ chính xác đồng đều cho các chi tiết kim loại tấm.

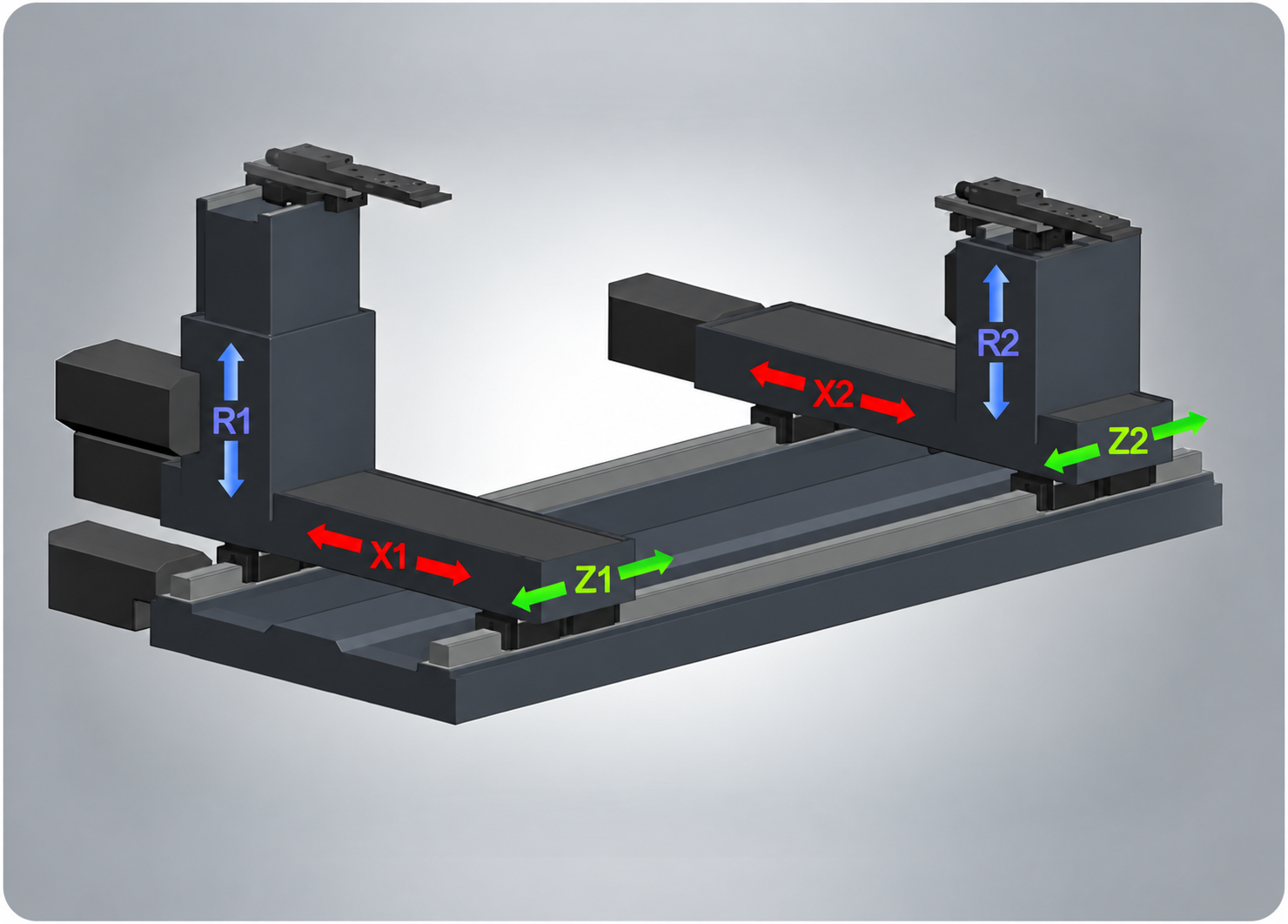

Hệ thống điều khiển 6+1 trục máy chấn SCS700

Trục bù

Trục bù của máy chấn giúp đảm bảo quá trình chấn chính xác và đồng đều bằng cách tự động điều chỉnh dầm dưới hoặc bàn máy để bù lại độ võng do lực chấn gây ra.

Khả năng điều chỉnh theo thời gian thực đặc biệt quan trọng khi gia công các tấm kim loại dài hoặc dày, giúp duy trì độ chính xác góc đồng đều trên toàn bộ chiều dài chấn. Hệ thống này giúp nâng cao đáng kể chất lượng chi tiết, kéo dài tuổi thọ khuôn và cải thiện hiệu quả sản xuất.

Điều khiển 4+1 trục cho độ chính xác chấn cao

Trục Y1/Y2

Hai xi lanh servo kết hợp với thước quang tuyến tính giúp đồng bộ ổn định và kiểm soát chuyển động của bàn trượt chính xác.

Cữ sau trục X

Cữ sau dẫn động bằng servo hỗ trợ định vị tấm kim loại chính xác và đảm bảo độ lặp lại cao khi chấn.

Điều chỉnh trục R

Tự động điều chỉnh độ cao cữ sau phù hợp với các loại khuôn và độ dày vật liệu khác nhau.

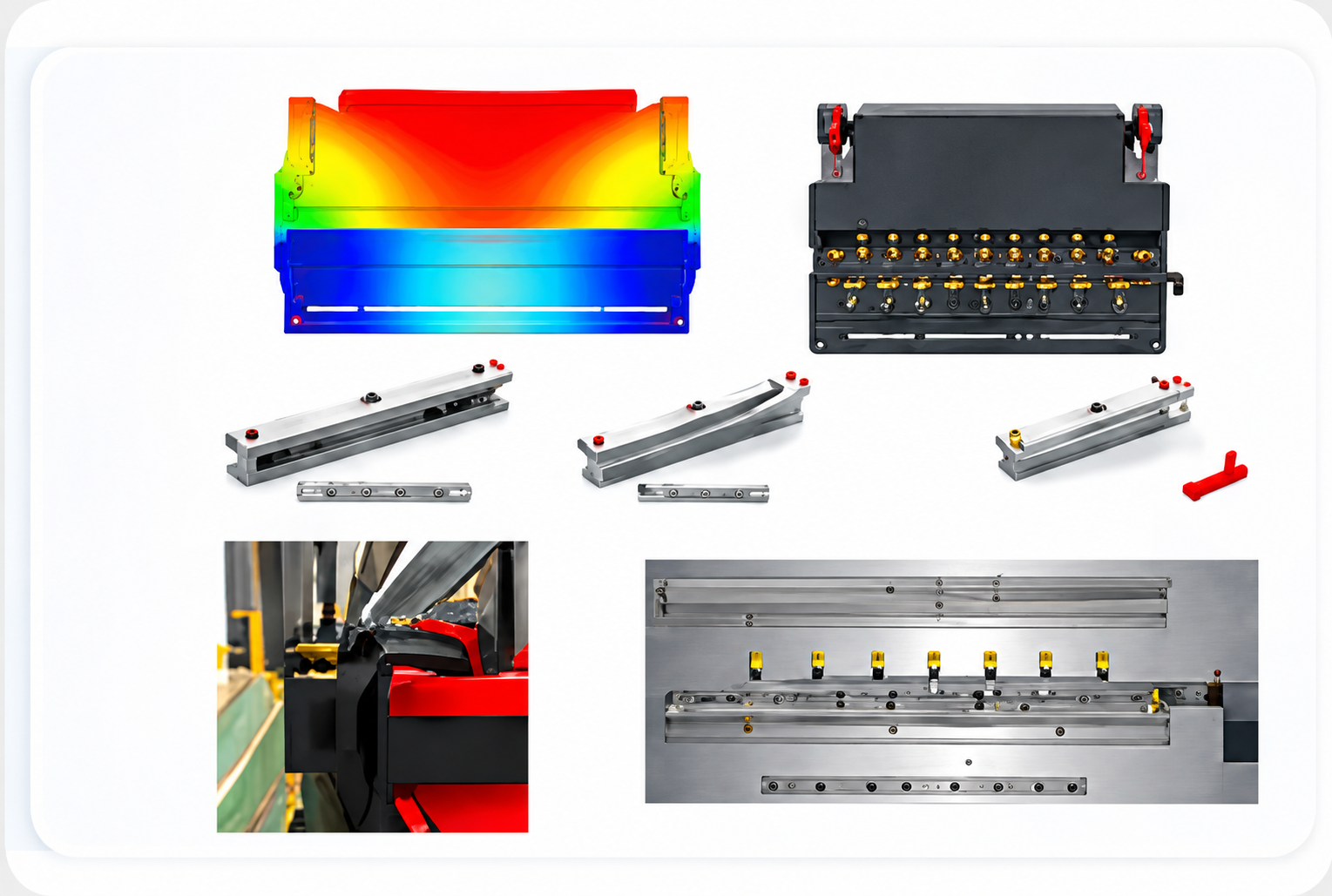

BÙ CƠ KHÍ

Nâng cao độ chính xác khi chấn
tấm kim loại dài

Hệ thống bù cơ khí giúp bù lại biến dạng của thân máy và bàn làm việc trong quá trình chấn bằng cách điều chỉnh lượng bù của bàn máy.

Hệ thống giúp góc chấn ở hai đầu và phần giữa đồng đều hơn, nâng cao độ chính xác khi chấn và độ thẳng của thành phẩm, đặc biệt phù hợp với các chi tiết kim loại tấm dài và sản xuất hàng loạt.

1Giảm sai lệch góc chấn

Giúp hạn chế sự chênh lệch góc giữa phần giữa và hai đầu.

2Độ thẳng tốt hơn

Nâng cao chất lượng thành phẩm đối với các chi tiết chấn dài.

3Thiết thực và tiết kiệm chi phí

Giải pháp đáng tin cậy cho sản xuất kim loại tấm hàng ngày.

Thông số kỹ thuật

Model máy	Lực chấn	Chiều dài chấn	Khoảng cách giữa hai trụ	Hành trình	Công suất động cơ chính
40T/1600	400 kN	1600 mm	1200 mm	150 mm	4 kW
70T/2500	700 kN	2500 mm	2000 mm	160 mm	5.5 kW
80T/3200	800 kN	3200 mm	2700 mm	160 mm	6.5 kW
110T/3200	1100 kN	3200 mm	2700 mm	200 mm	8.5 kW
